Распиновка COM порта Raritan PCS20

Сегодня довелось разбираться с блоком управляемых розеток Raritan PCS20, проблема заключалась в том, что не было ни кабеля RJ45-COM ни адекватного руководства, долго искал решение, нашёл на одном форуме и для другой модели, но очень повезло и всё подошло...

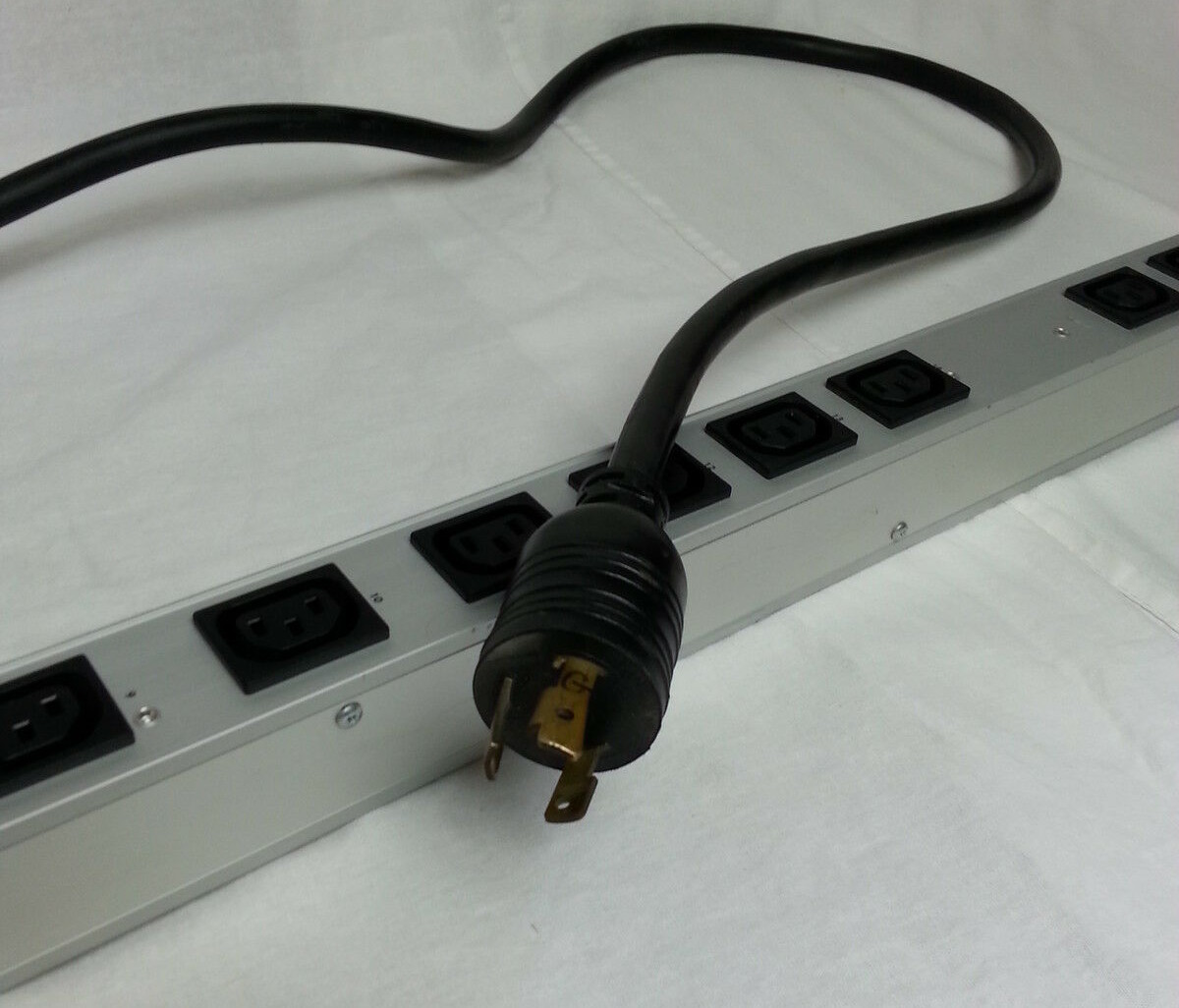

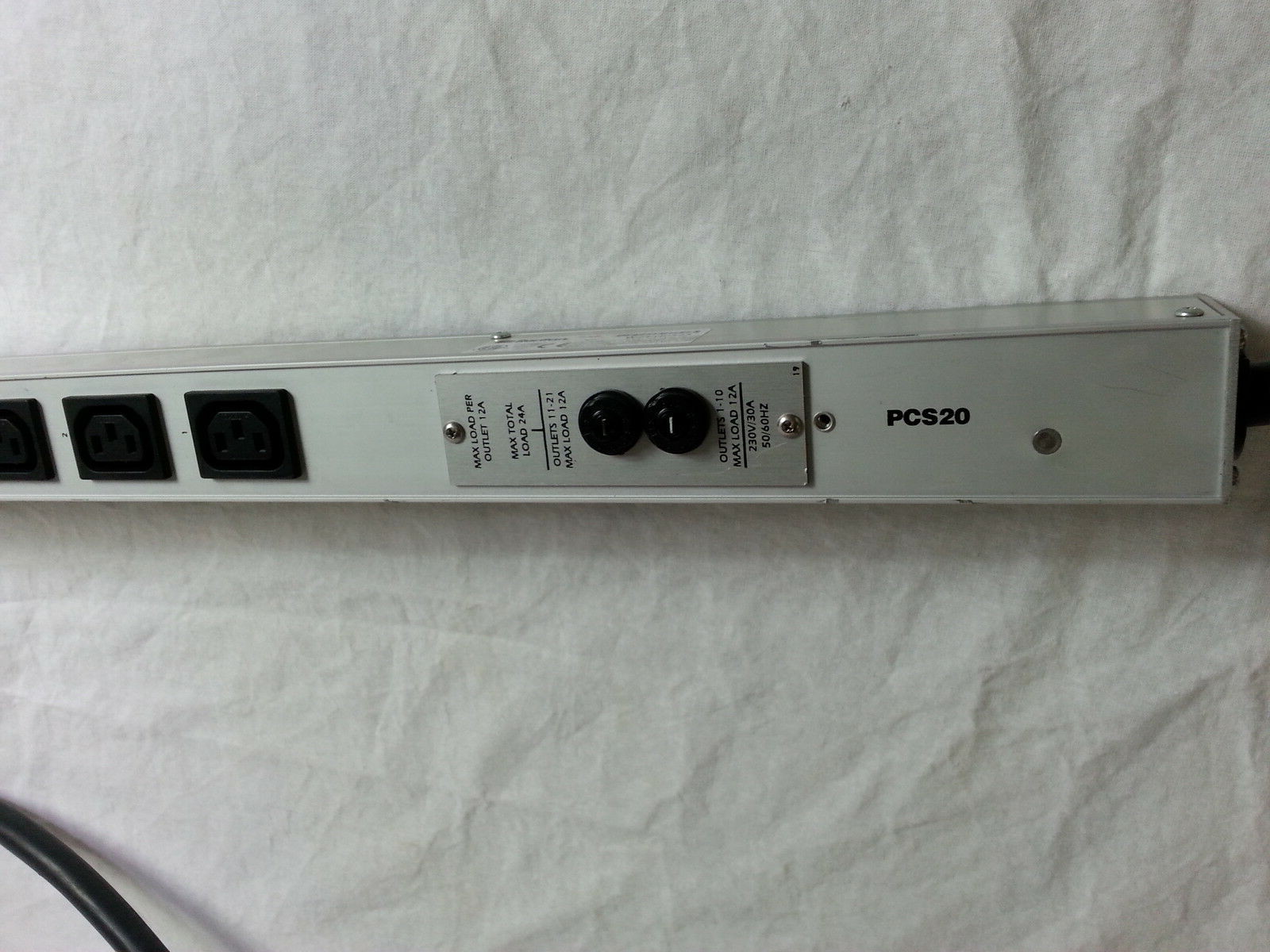

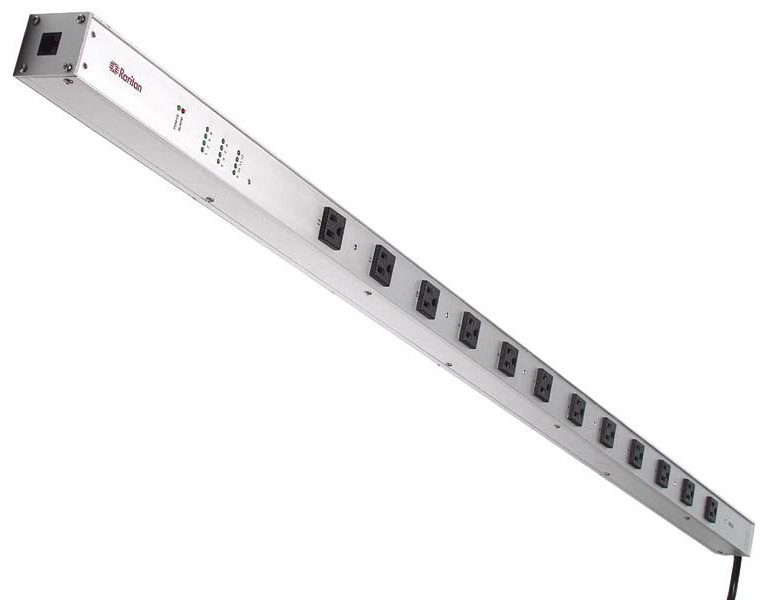

Итак для начала внешний вид устройства:

Производитель предлагает использовать переходник APCSDB9F:

 Получилось как-то так:

Параметры подключения к порту:

•9600 bps

•8 data bits

•1 stop bit

•No Parity

P.S. Данная распиновка по словам автора подходит и для Raritan Dominion PX20
